| Prueba ACW (Rigidez Dieléctrica AC) |
| Voltaje |
10 a 5000 Vrms (resolución de 1 V)
Onda senoidal a 50 o 60 Hz ±0.05%
Modelo V75: 10 a 2000 Vrms
Modelo V76: 10 a 2500 Vrms
Precisión: 1% + 5 V (en todas las cargas permitidas)
|
| Carga máxima |
20 mArms (10 mArms máx. resistivo por >10 seg). Se reduce 20 µA por V debajo de 1000 V y 10 µA por V arriba de 4000 V. |
| Precisión de fuga |
Acople DC, verdadero RMS, ancho de banda 10 Hz - 4 kHz.
• DUT aislado (<1.1 mA): 1% + 5 µA (res. 1 µA)
• DUT aislado (>1.1 mA): 1% + 30 µA (res. 10 µA)
• DUT a tierra: 1% + 30 µA + (4 µA por kV)
|
| Límite de arco |
Deshabilitado o hasta 30 mA (resolución de 1 mA) |
| Rampa y Permanencia |
Rampa: 0 a 99.9 seg (resolución de 0.02 seg)
Permanencia: 0.1 a 9999 seg o terminada por el usuario
|
| Tiempos de apagado por falla |
• Corriente HV excesiva / Límite de arco: = 1 ms
• Paro por usuario / Interbloqueo abierto: = 2 ms
• Ruptura de carga repentina: = 150 µs
• Límite de fuga excedido: = 100 ms
|
| Configuraciones de usuario |
Nivel de voltaje, Frecuencia, DUT aislado/a tierra, Límite mín/máx de fuga, Límite de arco, Periodos de rampa y permanencia, Rampa de descenso rápida/normal, Acción en caso de fallo. |
| Prueba DCW (Rigidez Dieléctrica DC) |
| Voltaje |
20 a 5000 VDC (resolución de 1 V)
Modelo V75: 20 a 3000 VDC
Modelo V76: 20 a 2750 VDC
Precisión: 1% + 5 V
|
| Carga máxima |
• < 2000 V: 10 mA (< 0.25 µF)
• 2000 - 3000 V: 7 mA (< 0.1 µF)
• 3000 - 4000 V: 3 mA (< 0.05 µF)
• > 4000 V: 2 mA (< 0.03 µF)
|
| Precisión de fuga |
• DUT resistivo, aislado (<200 µA): 1% + 1 µA
• DUT resistivo, aislado (0.2 - 1.5 mA): 1% + 2 µA
• De lo contrario: 1% + 20 µA
|
| Rampa y Permanencia |
Rampa: 0.1 a 99.9 seg (DUT resistivo) / 1.0 a 99.9 seg (DUT capacitivo)
Permanencia: 0.1 a 9999 seg o terminada por el usuario
|
| Descarga interna |
Carga de descarga de 50 kO y energía capacitiva de 0.03 µF |
| Tiempos de apagado |
Igual a especificaciones de ACW |
| Prueba IR (Resistencia de Aislamiento) |
| Voltaje y Precisión |
Igual a rangos DCW. Precisión: 2.5% + 5 V |
| Límites de Medición (IR) |
IR más bajo: 150 kO (< 1000 V) hasta 10 MO (> 3000 V)
IR más alto: 90 MO por V (resistivo, aislado), 2 MO por V (capacitivo, aislado), 0.1 MO por V (a tierra).
|
| Capacitancia máxima |
2 µF (< 1000 V) a 0.03 µF (> 3000 V). Corriente de carga máx: 5 mA. |
| Precisión de IR |
De 2% a 20% dependiendo del porcentaje del IR más alto. |
| Tiempos y Descarga |
Tiempo de prueba: 0.1 a 9999 seg. Retardo: 0.0 a 9999 seg. Carga interna de descarga de 50 kO. |
| Prueba CONT (Continuidad) |
| Método y Rangos |
Medición DC a 2 terminales. Corriente < 10.5 mA. Voltaje < 4.15 V. Rango: 0 O a 60 kO. |
| Precisión |
Escalonada según resistencia: desde 1.5% + 0.015 O (para < 0.75 O) hasta 10% (para > 13 kO). |
| Fuga CONT |
En pasos DCW/IR: < 0.1 µA. En pasos ACW: < 2.5 µA/kV (aislado) o < 5 µA (a tierra). |
| Prueba GB (Conexión a Tierra) |
| Método y Corriente |
Medición AC a 4 terminales. 1 a 30 Arms (senoidal 50/60 Hz ±0.05%). Precisión: 3% + 10 mA. |
| Voltajes |
Cumplimiento: > 4.5 Vrms. Circuito abierto: < 10 Vpk. |
| Precisión (Resistencia) |
< 2 A: 3.5% + 3 mO | 2-6.5 A: 3% + 2 mO | > 6.5 A: 2.5% + 1 mO |
| Tiempos de prueba |
Hasta 20 A: 0.1 a 9999 seg. De >20 a 25 A: hasta 180 seg. > 25 A: hasta 120 seg (ciclo de trabajo al 50%). |
| Otros Pasos (Pausa, Retención, Interruptor) |
| Pausa y Hold |
Pausa: Retardo programable de 0.1 a 9999 seg.
Hold: Tiempo de espera de 0.1 a 9999 seg. Mensaje en pantalla de dos líneas.
|
| Switch (Interruptor) |
Estados del relé especificados por subtipo o por unidad de conmutación (hasta 4 unidades máx). |

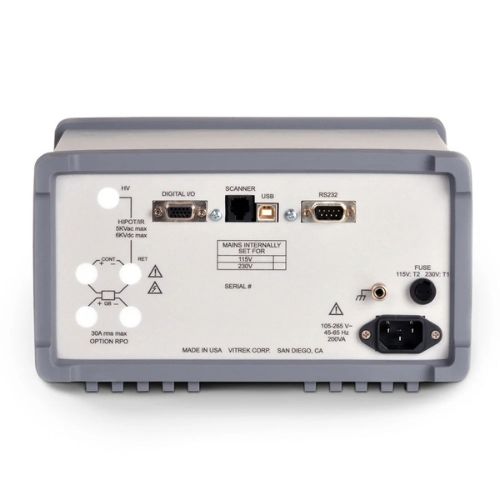

| Físicas, Ambientales y Alimentación |
| Dimensiones (Nominales) |
137 mm Al × 248 mm An × 284 mm Pr (5.4" × 9.75" × 11.2") |
| Peso |
V70, 71, 73, 75, 79: 6.8 kg (15 lb) neto
V74: 7.9 kg (17.5 lb) neto
|
| Entorno de Operación |
0 °C a 40 °C, < 85% HR (sin condensación), Grado de contaminación 2. Altitud máx: 10,000 pies (voltaje máximo reducido arriba de 5,000 pies). |
| Entorno de Almacenamiento |
-20 °C a 75 °C (sin condensación) |
| Fuente de Alimentación |
Configurada internamente para 105-125 Vrms o 210-250 Vrms, 45-65 Hz, 200 VA máximo. |
