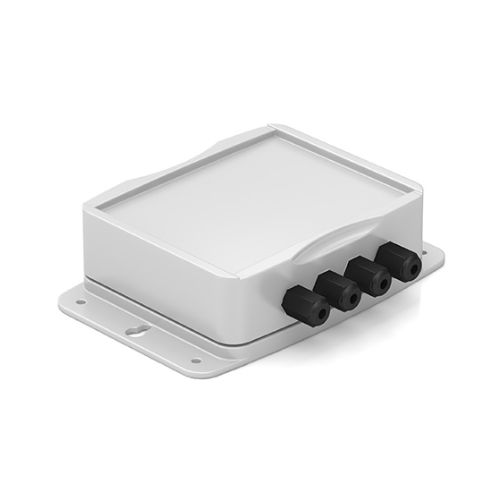

FSH04933 — IAC200, Caja de Conexiones Sumadora para Celdas de Carga con Galgas Extensométricas
La IAC200 es una caja de conexiones sumadora diseñada para combinar de uno a cuatro sensores de galgas extensométricas de puente completo en una sola salida de medición, reduciendo el cableado, la instrumentación y la complejidad general del sistema. Está disponible con configuraciones de salida mV/V, voltaje y corriente, y puede conectarse directamente a una amplia variedad de instrumentos, PLC y sistemas de adquisición de datos.
Con ajuste individual por canal, selección configurable de canales y una carcasa con clasificación IP65, la IAC200 ofrece una solución práctica para mediciones sumadas mediante múltiples sensores en aplicaciones industriales, de laboratorio y de campo. La versión con salida de voltaje ofrece señales de 0–5 VDC, ±5 VDC, 0–10 VDC o ±10 VDC, con un ancho de banda de hasta 25 kHz.
Los interruptores DIP permiten seleccionar y combinar de uno a cuatro canales de sensores en una sola señal de salida. El ajuste de span independiente para cada canal permite compensar las diferencias en la sensibilidad de los sensores y en la distribución de carga.
La carcasa resistente de policarbonato con clasificación IP65 protege los componentes electrónicos internos contra la entrada de polvo y agua. Los bloques de terminales de tornillo, el sistema integrado de alivio de tensión y los dos orificios de montaje facilitan el cableado y la instalación.
Características:
- Entradas seleccionables: de 1 a 4 sensores de galgas extensométricas.
- Salida sumada: combina los canales de sensores activos en una sola salida.
- Versión sin amplificación: salida mV/V.
- Versión con salida de voltaje: 0–5 VDC, ±5 VDC, 0–10 VDC o ±10 VDC.
- Versión con salida de corriente: 4–20 mA, 0–20 mA, 5–25 mA o 12 ± 8 mA.
- Ajuste de canales: ajuste individual de span para cada uno de los cuatro canales.
- Ancho de banda: hasta 25 kHz.
- Protección ambiental: IP65 / NEMA 4X.
- Material de la carcasa: poliuretano.
- Montaje: dos orificios de montaje.
- Soporte para cables: sistema integrado de alivio de tensión para cables de Ø 2.0–6.35 mm [Ø 0.08–0.25 in].
- Alimentación: el sistema no debe exceder 24 VDC; versión VDC/mA: 14–26 VDC.
